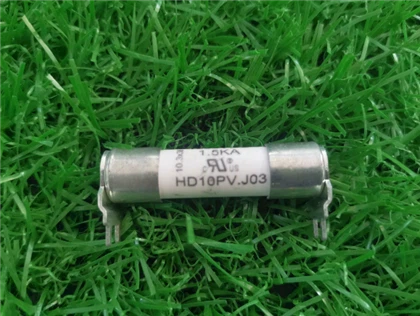

Fusible fotovoltaico solar fotovoltaico

Fusible fotovoltaico solar fotovoltaico

¿Qué es el fusible fotovoltaico solar fotovoltaico?





Los fusibles fotovoltaicos solares fotovoltaicos se utilizan para proteger los equipos de recolección de energía solar contra sobrecorrientes, corrientes de reserva y cortocircuitos que pueden ocurrir dentro de instalaciones de cadenas fotovoltaicas de recolección de energía alternativa.



Beneficios del fusible fotovoltaico solar fotovoltaico

Protección contra sobrecorriente:Los fusibles solares fotovoltaicos actúan como protección contra corrientes excesivas que pueden ocurrir debido a cortocircuitos, equipos defectuosos o rayos. Al interrumpir rápidamente el circuito cuando se detecta una sobrecorriente, los fusibles solares fotovoltaicos evitan daños a su equipo solar y minimizan el riesgo de incendio.



Longevidad de su inversión solar:Al dimensionar e instalar correctamente los fusibles fotovoltaicos solares, puede garantizar la longevidad de sus paneles solares, inversores y baterías. Los fusibles fotovoltaicos solares fotovoltaicos protegen estos componentes de posibles daños causados ​​por sobrecorrientes, lo que ayuda a extender su vida útil y optimizar su rendimiento.



Seguridad para su hogar y su familia:El uso de fusibles fotovoltaicos solares mejora la seguridad de su sistema de energía solar. Al evitar el sobrecalentamiento de los cables y posibles incendios, los fusibles solares fotovoltaicos brindan tranquilidad y protegen su hogar y a sus seres queridos de los peligros eléctricos.



Cumplimiento de los estándares de la industria:La incorporación de fusibles fotovoltaicos solares en su sistema garantiza el cumplimiento de los estándares y regulaciones de la industria. Esto es particularmente importante para los sistemas-conectados a la red, donde las medidas de seguridad son cruciales para proteger tanto su propia propiedad como la red eléctrica.



Facilidad de instalación y mantenimiento:Los fusibles solares fotovoltaicos están diseñados para ser fáciles de instalar y mantener. Con conectores plug-and-play y funciones a prueba de agua, los fusibles fotovoltaicos solares fotovoltaicos pueden soportar diversas condiciones ambientales y proporcionar una protección confiable para su sistema solar.



Al utilizar fusibles fotovoltaicos solares, puede mejorar la seguridad, el rendimiento y la longevidad de su sistema de energía solar. Con su capacidad para proteger contra sobrecorrientes y minimizar el riesgo de daños o incendio, los fusibles solares fotovoltaicos son un componente esencial para cualquier instalación solar. Garantice el tamaño y la instalación adecuados de los fusibles fotovoltaicos solares para maximizar los beneficios que ofrecen y disfrutar de la tranquilidad que conlleva un sistema solar bien-protegido.



Página de inicio 123 La última página 1/3
¿Por qué elegirnos?

Seguro de calidad
Contamos con certificaciones UL, TUV, VDE, ASTA, PSB, CCC, CQC, IATF16949, ISO9001-2015, ROHS y Reach. Y contamos con un laboratorio testigo externo autorizado por UL y TUV, lo que nos permite obtener UL y TUV muy rápido (en un plazo de 15 días).



Servicios de calidad
Podemos proporcionar servicio de preventa-para la selección del fusible requerido por los clientes, el informe de prueba, la hoja de datos de especificaciones y el soporte técnico. Entrega rápida 3-7 días.



Experiencia y conocimientos
Shenzhen Deer es una empresa nacional de alta-tecnología, con 20 años de producción ajustada en I+D y una rica experiencia. La tecnología inicial se originó en Europa y EE. UU., después de muchos años de optimización, el rendimiento de los productos tiene ventajas únicas.




Factores a considerar al comprar fusibles fotovoltaicos solares

01/

Clasificaciones de voltaje y corriente:Las clasificaciones de voltaje y corriente de los fusibles deben coincidir con las especificaciones de su sistema solar fotovoltaico. Es fundamental seleccionar fusibles con la tensión y la capacidad de carga de corriente correctas para garantizar una protección eficaz.

02/

Tipo y tamaño de fusible:Elija el tipo de fusible fotovoltaico solar fotovoltaico adecuado (CC o CA) en función de su ubicación en el sistema solar fotovoltaico. Además, considere el tamaño físico del fusible para asegurarse de que encaje correctamente en los portafusibles o bloques de fusibles.

03/

Clasificación de amperios (A):El amperaje del fusible debe seleccionarse cuidadosamente para que coincida con los requisitos actuales del sistema. Debe ser ligeramente superior a la corriente máxima esperada para evitar que se funda el fusible con frecuencia durante el funcionamiento normal del sistema.

04/

Clasificación de interrupción:La clasificación de interrupción del fusible solar fotovoltaico indica la corriente de falla máxima que el fusible puede interrumpir de manera segura sin sufrir daños. Asegúrese de que los fusibles elegidos tengan una clasificación de interrupción adecuada para las necesidades de su sistema.

05/

Certificaciones y Estándares:Busque fusibles fotovoltaicos solares que cumplan con los estándares y certificaciones de la industria para garantizar su calidad y seguridad.

06/

Clasificación de temperatura:Considere las condiciones de temperatura del entorno de su instalación. Elija fusibles con clasificaciones de temperatura adecuadas para el clima específico para garantizar un rendimiento óptimo.

07/

Compatibilidad del portafusibles:Compruebe si los fusibles que desea comprar son compatibles con los portafusibles o bloques de fusibles utilizados en su sistema solar fotovoltaico. El portafusibles debe proporcionar una conexión segura y confiable.

08/

Reputación de marca:Opte por marcas acreditadas conocidas por producir componentes eléctricos de alta-calidad. Es más probable que las marcas confiables proporcionen fusibles fotovoltaicos solares confiables y duraderos.



Tipos de fusibles solares

太阳能保险丝

Fusible de bloque de fusibles solares

Después de combinar los fusibles del panel solar en un sistema paralelo (o las salidas en un sistema cableado en serie), se debe instalar un fusible. Este tipo de fusible de CC solar brindará protección al cableado entre el bloque de fusibles combinado y el controlador de carga o, si el suyo es un sistema conectado a la red-, los cables al inversor de conexión a la red-.
Lo más probable es que el fabricante haya indicado este tamaño de fusible solar, o usted puede calcularlo utilizando las clasificaciones proporcionadas en su sistema solar. El estándar de la industria es basar sus cálculos en la clasificación de corriente de cortocircuito (ISC) de los paneles solares o cadenas.
Luego puede calcular el tamaño requerido usando esta fórmula: Clasificación de corriente del fusible=1.56 x Isc

Fusible del controlador de carga solar

La función del fusible del controlador del cargador solar es proteger el cableado desde el controlador de carga solar hasta el banco de baterías. En su ausencia, el cable al controlador de carga podría calentarse demasiado durante una corriente de falla y potencialmente incendiarse.
Para dimensionar el fusible del controlador solar, deberá consultar el manual del controlador de carga, si viene con fusible y si es un controlador PWN o MPPT.
Esto se debe a que, mientras que la corriente de un PWN es generalmente constante, la corriente de un controlador de carga MPPT fluctúa y el tamaño del fusible debe adaptarse a esto.

HD10R4-5A-1500VDC,太阳能gPV-2
HD10R4-5A-1500VDC,太阳能gPV-3

Fusible de batería solar

Este es el último fusible solar de CC. El fusible de la batería solar aquí se utiliza para referirse al fusible que se encuentra entre la batería y el inversor.
El fusible protege tanto el cableado como la batería. Sin él, un cortocircuito podría provocar un incendio, ya que consumiría demasiada corriente de la batería.
El tamaño del fusible del inversor solar es un poco más complicado, ya que se debe tener en cuenta no sólo el diseño del inversor sino también la capacidad de la batería.
Tenga en cuenta que algunos inversores ya vienen con fusibles en ambos lados (CC y CA) y debe consultar su manual para conocer la clasificación correcta a utilizar.

Fusible inversor solar

El otro lado del inversor es el lado de CA. En este lado se pueden utilizar fusibles de CA o disyuntores. Este también es el lado de carga, y los fusibles o disyuntores protegerán el cableado de las sobrecorrientes causadas por aparatos defectuosos.
Se puede instalar un fusible de inversor solar en el inversor o cerca de él. En caso de una falla, como un cortocircuito, el fusible cortará la energía para evitar que los cables se calienten demasiado y provoquen un incendio.

HD10R4-5A-1500VDC,太阳能gPV-4



Instalación de fusibles solares fotovoltaicos en su sistema



El primer paso en el proceso de instalación es determinar las ubicaciones apropiadas para los fusibles. Como se mencionó anteriormente, los fusibles generalmente se instalan entre el controlador de carga y el banco de baterías, entre el controlador de carga y los paneles solares, y entre el banco de baterías y el inversor. Estas ubicaciones brindan una protección óptima para el cableado y los componentes de su sistema solar.



Una vez que haya identificado las ubicaciones de los fusibles solares fotovoltaicos, el siguiente paso es seleccionar los tamaños de fusibles correctos. Esto se determina considerando factores como el amperaje del controlador de carga, el número y configuración de los paneles solares y la potencia del inversor. Es importante seguir las pautas del fabricante y consultar con un profesional para asegurarse de que los tamaños de fusibles sean apropiados para su sistema específico.



Después de determinar los tamaños de los fusibles, los fusibles solares fotovoltaicos se pueden instalar en sus ubicaciones designadas. Es fundamental asegurarse de que los fusibles estén conectados de forma segura y asentados correctamente en sus respectivos portafusibles. Esto ayudará a evitar conexiones sueltas o peligros potenciales.



Por último, es importante inspeccionar y mantener periódicamente los fusibles de su sistema solar. Esto incluye verificar si hay signos de daño o desgaste, reemplazar rápidamente los fusibles quemados y asegurarse de que los fusibles funcionen correctamente.



Si sigue estas pautas y trabaja con un profesional, puede asegurarse de que los fusibles solares fotovoltaicos de su sistema estén instalados correctamente y proporcionen la protección necesaria para sus paneles solares y componentes eléctricos.



Cómo dimensionar un fusible fotovoltaico solar fotovoltaico


Determine la clasificación actual máxima de sus paneles solares:Verifique las especificaciones de sus paneles solares para encontrar la clasificación actual máxima. Esta información suele ser proporcionada por el fabricante.



Calcule la corriente total de sus paneles solares:Si sus paneles están conectados en serie, la corriente sigue siendo la misma, pero si están conectados en paralelo, debe sumar las corrientes de los paneles individuales.



Aplique un factor de seguridad:Para garantizar que su fusible fotovoltaico solar fotovoltaico pueda soportar cualquier fluctuación o sobretensión de corriente, se recomienda multiplicar la corriente total por un factor de seguridad. Un factor de seguridad común es 1,25, pero puede ajustarlo según los requisitos específicos de su sistema.



Redondee al tamaño de fusible disponible más cercano:Una vez que haya calculado la corriente del fusible, redondee hacia arriba al tamaño de fusible disponible más cercano. Es importante elegir un fusible que sea igual o ligeramente superior a la corriente fusionada para brindar una protección adecuada.



Recuerde consultar las pautas y recomendaciones del fabricante sobre el tamaño de los fusibles, ya que pueden proporcionar instrucciones específicas para su sistema solar. Además, siempre se recomienda buscar asesoramiento profesional de un electricista o instalador solar autorizado para garantizar un tamaño preciso de los fusibles y una instalación adecuada.



Al dimensionar correctamente su fusible fotovoltaico solar, puede proteger su sistema contra posibles peligros y garantizar la longevidad de sus componentes solares.




Introducción de la empresa



DISSMANN Fuse Company se fundó en 2000 y se centra en el desarrollo y producción de fusibles y productos circundantes, todos los productos a través de las certificaciones UL, TUV, VDE, ASTA, PSB, CCC, CQC, IATF16949, ISO9001-2015, ROHS.

Podemos proporcionar servicio de preventa-para la selección del fusible requerido por los clientes, el informe de prueba, la hoja de datos de especificaciones y el soporte técnico. Entrega rápida 3-7 días. Servicio posventa perfecto, informe de análisis 8D de calidad, brinde soluciones en 24 horas.

productcate-1-1
productcate-665-665




Nuestros Certificados



Contamos con certificaciones UL, TUV, VDE, ASTA, PSB, CCC, CQC, IATF16949, ISO9001-2015, ROHS y Reach. Y contamos con un laboratorio testigo externo autorizado por UL y TUV, lo que nos permite obtener UL y TUV muy rápido (en un plazo de 15 días).

productcate-1-1




Preguntas formuladas


P: ¿Cómo funciona un fusible solar fotovoltaico?

R: El fusible fotovoltaico solar fotovoltaico, como la mayoría de los otros fusibles, utiliza un conductor que se funde cuando se expone a demasiada corriente. Esto hace que el circuito se rompa e interrumpa el flujo de electricidad, evitando así mayores daños o incendios. Los fusibles solares están diseñados específicamente para proteger circuitos solares.

P: ¿Cuáles son las clasificaciones de los fusibles solares fotovoltaicos?

R: Las clasificaciones de amperios de los fusibles fotovoltaicos solares fotovoltaicos disponibles pueden incluir 1, 2, 3, 4, 5, 6, 7, 8, 10, 12, 15, 20, 25, 30, 35, 40, 45, 50, 60, 70, 80, 90, 100, 110, 125, 150, 175, 200, 225, 250, 300, 350, 400, 450, 500 y 600A.

P: ¿Necesito un fusible fotovoltaico en mis paneles solares?

R: Los paneles solares conectados en serie normalmente no tienen un fusible fotovoltaico, mientras que los cables en paralelo sí tienen un fusible. Cuando se conectan en paralelo, es más probable que la corriente de los paneles solares supere los amperios. Esto aumenta el riesgo de sobrecorriente, razón por la cual las instalaciones de paneles solares con cableado-en paralelo suelen tener un fusible.

P: ¿Cómo se dimensiona un fusible solar fotovoltaico?

R: ​Para determinar el tamaño del fusible fotovoltaico solar fotovoltaico necesario para el sistema solar, haga el siguiente cálculo: Watts de energía solar /12 V (o 24 V)=amperios + 10 amperios. Por ejemplo: fusible solar de 240 W / 12 V=20 amperios +10 amperios=30 amperios. Además, muchos controladores tienen un fusible incorporado como protección secundaria.

P: ¿Dónde se coloca el fusible fotovoltaico solar fotovoltaico?

R: Hay tres ubicaciones diferentes donde se puede instalar el fusible fotovoltaico solar en los paneles solares. El primero está entre el banco de baterías y el controlador de carga. En segundo lugar, se puede colocar entre el controlador de carga y los paneles solares. Por último, el fusible también puede estar presente entre el inversor y el banco de baterías.

P: ¿Cuáles son los diferentes tipos de fusibles fotovoltaicos solares fotovoltaicos en energía fotovoltaica?

R: Los fusibles fotovoltaicos solares fotovoltaicos son principalmente de dos tipos. Fusibles-de reacción rápida y usos de acción lenta-o retardo de tiempo. Los fusibles comunes son del primer tipo. Se funden inmediatamente cuando la corriente excede el valor nominal.

P: ¿Necesito un fusible solar fotovoltaico entre un inversor y una batería?

R: Utilice esta tabla para decidir qué tamaño de batería-para-los cables del inversor y los dispositivos de sobrecorriente (disyuntores y fusibles) usar con su inversor. Recuerde que el fusible y el disyuntor están ahí para proteger el cableado contra el sobrecalentamiento (y la posibilidad de incendiarse).

P: ¿Cuál es la regla para el tamaño de los fusibles solares fotovoltaicos?

R: La corriente de funcionamiento normal a menudo selecciona la clasificación del fusible fotovoltaico solar fotovoltaico. La regla general es reducir la potencia de un fusible entre un 25% y un 50%. Si un circuito tiene un consumo de corriente continuo de 12 amperios, entonces se puede seleccionar un fusible de entre 16 amperios (reducción de potencia del 25 %) y 24 amperios (reducción de potencia del 50 %). El siguiente elemento es observar el consumo máximo de corriente.

P: ¿Qué tamaño de fusible fotovoltaico solar fotovoltaico para un panel solar de 200 vatios?

R: ¿Qué pasa si tienes tres paneles de 200 vatios en serie y cada uno tiene un Isc de 10 amperios? Nuevamente, usando nuestra fórmula de calculadora de fusibles solares, necesitaríamos multiplicar 10 x 1,5, lo que da 15,6 amperios. Eso significa que necesitarías instalar un fusible de 20 amperios.

P: ¿Qué tamaño de fusible fotovoltaico solar fotovoltaico para el inversor de 1000w?

R: Recomendamos utilizar un fusible fotovoltaico solar fotovoltaico de 150 amperios. También necesitarás un portafusibles. El inversor viene con cable y debes montarlo lo más cerca posible de la batería. Se suministran instrucciones completas.

P: ¿Un regulador solar necesita un fusible fotovoltaico solar?

R: Protección contra cortocircuitos del controlador de carga solar. Es obligatorio un disyuntor o un fusible fotovoltaico solar entre el controlador de carga solar y la batería. Para una seguridad óptima, debe instalarse lo más cerca posible de la batería.

P: ¿Cuántos fusibles fotovoltaicos solares hay en un panel?

R: Una configuración típica de caja de fusibles para energía solar fotovoltaica es una caja de 60-amperios con dos fusibles de cartucho principales en bloques de fusibles y cuatro fusibles de rosca-. Los fusibles para uso residencial serán de dos tipos: de rosca o de cartucho.

P: ¿Cuál es la función del fusible fotovoltaico solar fotovoltaico en el sistema solar?

R: El fusible fotovoltaico solar fotovoltaico se utiliza en sistemas solares fotovoltaicos para proteger la cadena/cable de CC de sobrecorrientes causadas por fallas a tierra en el cableado del conjunto o corrientes de falla causadas por cortocircuitos en módulos, cajas de conexiones, cajas combinadoras o cableado de módulos solares.

P: ¿Cómo elijo el mejor fusible fotovoltaico solar fotovoltaico?

R: Los factores a considerar al seleccionar un fusible son los siguientes:
Clasificación actual. ...
Capacidad de ruptura. ...
Temperatura ambiente. ...
Tipos de fusibles y tiempo-características actuales. ...
Clasificación I2t de fusión nominal. ...
Corriente de falla máxima. ...
Clasificación de voltaje.

P: ¿Cuántos vatios puede soportar un fusible fotovoltaico solar fotovoltaico?

R: La potencia máxima que se puede entregar a través de un fusible fotovoltaico solar fotovoltaico en particular se puede calcular multiplicando su voltaje máximo por su corriente nominal. Por lo tanto, un fusible fotovoltaico solar fotovoltaico con una tensión nominal máxima de 400 V y una corriente nominal de 25 A podría, en teoría, proteger un circuito que puede entregar hasta 10 kW.

P: ¿Qué tamaño de fusible fotovoltaico solar fotovoltaico para panel solar de 30w?

R: Solo para el panel de 30 vatios, usaría un fusible fotovoltaico solar de 5 o 7 amperios. No se necesita un fusible fotovoltaico solar a menos que vaya en paralelo, generalmente tres cadenas o más.

P: ¿Qué sucede si utiliza un fusible fotovoltaico solar fotovoltaico de tamaño incorrecto?

R: Descargas eléctricas: Los fusibles fotovoltaicos solares fotovoltaicos de tamaño inadecuado pueden aumentar el riesgo de descarga eléctrica, que puede ser fatal. Daños a equipos eléctricos: los circuitos sobrecargados pueden dañar electrodomésticos y dispositivos electrónicos. Esto puede resultar en costosas reparaciones o reemplazos.

P: ¿Está bien sobredimensionar un fusible solar fotovoltaico?

R: Además, los fusibles fotovoltaicos solares fotovoltaicos de gran tamaño son peligrosos y deben reemplazarse por otros del tamaño correcto. La mayoría de los fusibles vienen en uno de cuatro tamaños o clasificaciones. Las clasificaciones son para 15, 20, 25 o 30 amperios. El más pequeño de estos fusibles sólo permitirá que fluyan 15 amperios de corriente antes de quemarse.

P: ¿Qué es un fusible solar fotovoltaico?

R: También conocidos como fusibles fotovoltaicos solares, desempeñan un papel importante en la protección de los equipos de energía solar contra daños. Si ocurre un evento de sobrecorriente, los fusibles solares interrumpirán el flujo de electricidad para que su equipo permanezca seguro.

Como uno de los fabricantes y proveedores de fusibles fotovoltaicos solares fotovoltaicos más profesionales en China durante 20 años, contamos con productos de calidad y un buen servicio. Tenga la seguridad de comprar fusibles fotovoltaicos solares fotovoltaicos a granel a precios competitivos en nuestra fábrica.
