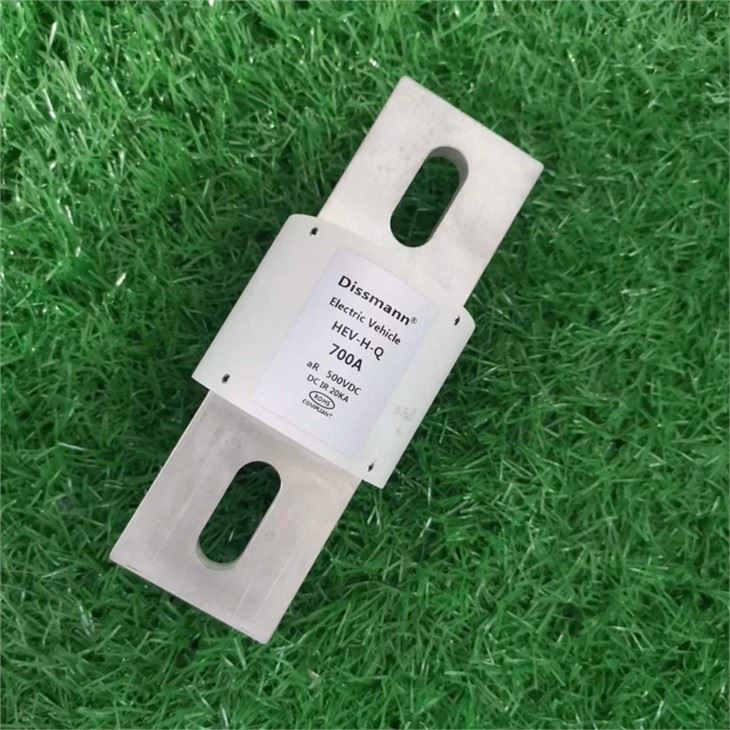

Fusible de módulo de pila de carga certificado UL DC500V 1000A
Dissmann®Fusible de carga del módulo de pila de alta corriente nominal 500VDC 1000A

Introducción de producto del fusible del módulo de pila de carga
1.Tamaño delFusible del módulo de pila de carga:

尺寸代码 | A±2 | B±1.5 | C±1 | D±1.5 | E±1.5 | F±1 | G±0.5 | H±0.2 | J±1 |
HZ1 | 81 | 22 | 40 | 55 | 66.5 | 9 | 15 | 3.3 | 14.75 |
HZ2 | 92.2 | 25 | 53 | 68 | 77 | 9 | 18 | 3.2 | 13.5 |
HZ3 | 92.2 | 33 | 53 | 68 | 75 | 9 | 22 | 5 | 12.5 |
HZ4 | 109 | 38 | 53 | 69 | 89.5 | 10.5 | 25 | 6 | 20.7 |
HZ5 | 110 | 50 | 53 | 70.5 | 90 | 10.5 | 38 | 6 | 20.7 |
HZ6 | 161 | 63 | 53 | 87 | 126 | 13.5 | 50 | 10 | 34 |
HZ7 | 177 | 76 | 81.5 | 113.5 | 139 | 16 | 60 | 10 | 28.4 |
Hay 7 tipos de fusibles de módulo de pila de carga de tamaños y se aplican a diferentes corrientes nominales.
2.Módulo de pila de cargaModelos de fusibles:
Modelo 型号 | Corriente nominal 额定电流A | I2t(A2s) | Disipación de energía 功耗W | Código de talla 尺寸代码 | Instalar 安装 | |
弧前 | 总 | |||||
HEV-H-Q-35 | 35A | 33 | 145 | 8.5 | HZ1 | Perno de montaje M8 torque recomendado 11N·m 安装螺栓M8推荐扭矩11N·m |
HEV-H-Q-40 | 40A | 74 | 315 | 8 | ||
HEV-H-Q-45 | 45A | 100 | 430 | 8 | ||
HEV-H-Q-50 | 50A | 130 | 650 | 8.5 | ||
HEV-H-Q-60 | 60A | 200 | 880 | 10 | ||
HEV-H-Q-70 | 70A | 210 | 900 | 10.5 | HZ2 | |
HEV-H-Q-80 | 80A | 300 | 1360 | 12.5 | ||
HEV-H-Q-90 | 90A | 350 | 1500 | 15.5 | ||
HEV-H-Q-100 | 100A | 460 | 1950 | 17.5 | ||
HEV-H-Q-125 | 125A | 750 | 3430 | 26 | HZ3 | |
HEV-H-Q-150 | 150A | 1000 | 4450 | 31 | ||
HEV-H-Q-175 | 175A | 1400 | 6100 | 36 | ||
HEV-H-Q-200 | 200A | 1800 | 8300 | 41 | ||
HEV-H-Q-225 | 225A | 4600 | 23000 | 39 | HZ4 | Perno de montaje M10 torque recomendado 20N·m 安装螺栓M10推荐扭矩20N·m |
HEV-H-Q-250 | 250A | 6250 | 32100 | 41 | ||
HEV-H-Q-275 | 275A | 7800 | 40000 | 46 | ||
HEV-H-Q-300 | 300A | 9600 | 49000 | 52 | ||
HEV-H-Q-325 | 325A | 13500 | 63000 | 54 | ||
HEV-H-Q-350 | 350A | 14000 | 72000 | 59 | ||
HEV-H-Q-400 | 400A | 18500 | 95500 | 66 | ||
HEV-H-Q-450 | 450A | 24000 | 125000 | 75 | HZ5 | |
HEV-H-Q-500 | 500A | 28500 | 147000 | 84 | ||
HEV-H-Q-600 | 600A | 40500 | 203000 | 108 | ||
HEV-H-Q-700 | 700A | 54000 | 295000 | 122 | HZ6 | Perno de montaje M12 torque recomendado 28N·m 安装螺栓M12推荐扭矩28N·m |
HEV-H-Q-800 | 800A | 75000 | 406000 | 130 | ||
HEV-H-Q-1000 | 1000A | 90000 | 430000 | 146 | HZ7 | |
HEV-H-Q-1200 | 1200A | 120000 | 590000 | 180 | ||

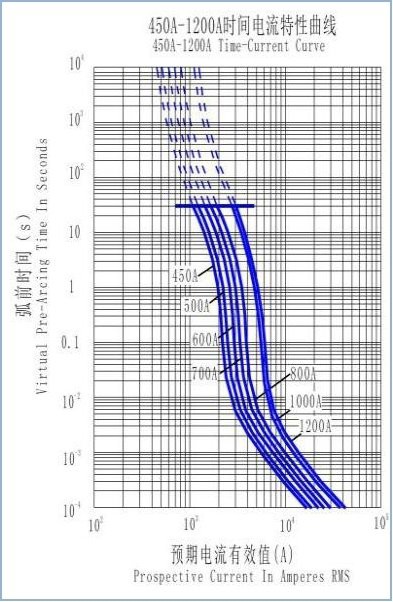

3. Curva característica de corriente del fusible del módulo de pila de carga:


4. Más fusibles del módulo de pila de carga que puede elegir entre nosotros:

5.Nuestra exhibición de fábrica:

6. Otros productos de fusibles que podemos suministrarle:
