¿Cómo elegir un Fuse?
Clasificación de fusibles = (vatios/voltios) x 1,25
1. Seleccione el fusible, como fusibles de retardo de tiempo para una carga inductiva y fusibles de acción rápida para la carga resistiva.
2. Anote la alimentación (vatios) del aparato – generalmente del manual del aparato,
3. Anote la clasificación de voltaje. La tensión debe ser mayor que la tensión del circuito para la protección adecuada del dispositivo.
4. Utilice la siguiente clasificación de fusibles más alta después del cálculo. Por ejemplo, si la clasificación calculada del fusible es de 8.659 amperios, por lo que para ello utilizaremos un fusible de 9 amperios.
Características de Fuses
Existen algunas de las características importantes de los fusibles en el sistema eléctrico y electrónico que son las siguientes:-
Clasificación actual:La cantidad máxima de corriente que realiza continuamente mantiene el fusible sin derretirlo se denomina clasificaciones actuales. Es la capacidad de carga actual, que se mide en Amperes. Estas son las características térmicas.
Corriente (Cin) =75%Actual (clasificación)
Clasificación de voltaje:En esta característica, la tensión conectada en serie con fusible no aumenta la tensión nominal. I.e.
V(fuse) >V (ckt abierto)
Yo2t Clasificación:Esta es la cantidad de energía que es transportada por el elemento fusible cuando hay una falla eléctrica o ocurre algún cortocircuito. Mide la energía térmica (energía debido al flujo de corriente) del fusible y se genera cuando el fusible ha soplado.
Capacidad de interrupción o rotura:Es la clasificación máxima de corriente sin interrupción de daño por el fusible se conoce como rotura o interrupción de la capacidad del fusible.
Capacidad de rotura > máxima tensión nominal
Capacidad de rotura
Caída de tensión: Cuando fluye una corriente excesiva, el elemento fusible se derrite y abre el circuito. Debido a este cambio de resistencia y la caída de voltaje será menor.
Temperatura: En esto, la temperatura de funcionamiento será mayor; por lo tanto, la clasificación actual será menor, por lo que el fusible se derrite.
Característica de la mecha
Este gráfico muestra la temperatura frente a la capacidad de carga actual del fusible. En este proceso, en el punto donde tres líneas se encuentran a 25 grados centígrados, la capacidad de carga actual de la mecha será del 100% y después de algún tiempo la capacidad actual disminuye en el fusible de soplado lento, también disminuirá hasta un 82% a 65 grados C. Esto resulta que, el aumento de la temperatura disminuirá la capacidad de carga actual de la mecha.
Clasificación de fusibles

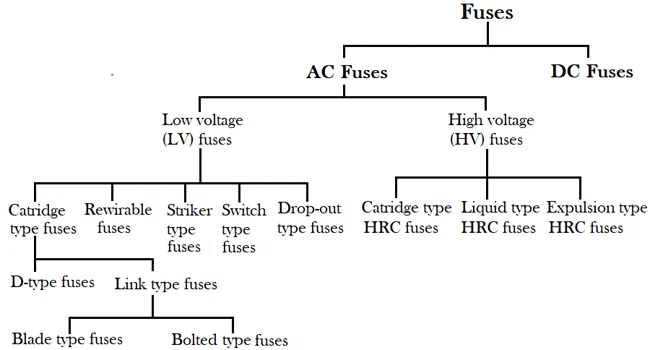

Ahora estamos discutiendo sobrediferentes tipos de fusibles. Se dividen en dos partes fusibles de CA y fusibles de CC. Además, se dividen en muchas categorías dadas en el diagrama de flujo a continuación:-
Clasificación de Fuse
