¿Cuál es la capacidad de ruptura de un fusible y por qué es fundamental para la seguridad?
La capacidad de romper, también conocida como calificación de interrupción, es un parámetro crítico en los sistemas eléctricos. Determina la corriente de falla máxima que un dispositivo protector eléctrico, como un fusible o un interruptor de circuito, puede interrumpir de manera segura sin daños o posar un peligro. En este artículo, exploraremos la capacidad de ruptura en profundidad, incluidas sus definiciones, importancia, consideraciones de selección, estándares y tendencias futuras.
1. ¿Qué es la capacidad de ruptura?
La capacidad de ruptura (o la calificación de interrupción) se refiere a la corriente de cortocircuito máxima que un dispositivo de protección puede interrumpir de manera segura sin ser destruida o causar peligro. Por ejemplo, si un fusible tiene una capacidad de ruptura de 10ka a 500 V, significa que puede interrumpir de manera segura hasta 10,000 amperios de corriente de falla a ese voltaje sin ruptura o creación de un peligro de seguridad.
Capacidad de rupturaes esencial para seleccionar dispositivos de protección porque siempre debe exceder la corriente de cortocircuito prospectiva máxima que podría ocurrir en el sistema. La calificación de interrupción asegura que, en un evento de falla, el dispositivo pueda romper el circuito sin explosión, flash de arco o destrucción del equipo.
2. Por qué es importante romper la capacidad
2.1 Integridad de seguridad y dispositivo
Si la capacidad de ruptura de un fusible o circuito es menor que la corriente de falla, puede dar como resultado fallas catastróficas como explosiones, incendios o incidentes de flash de arco. Estas fallas no solo dañan el equipo, sino que pueden causar lesiones o muertes graves al personal. De este modo,capacidad de rupturaes un parámetro fundamental en el diseño de seguridad eléctrica.
2.2 Cumplimiento de estándares y códigos
Las normas internacionales y nacionales especifican capacidades mínimas de ruptura para dispositivos de protección basados en categorías de voltaje y aplicación. Por ejemplo, los estándares IEC para fusibles definen clasificaciones mínimas de interrupción, como 6ka o 10ka para fusibles de bajo voltaje y hasta 300KA para fusibles de alto voltaje.
3. Tipos de capacidad de ruptura: bajo frente a alto
La capacidad de romper se clasifica comúnmente en dos categorías principales:
| Tipo | Definición | Aplicación típica |
|---|---|---|
| Baja capacidad de ruptura (l) | Diseñado para circuitos con corriente de falla limitada; Típicamente utilizado en pequeños dispositivos electrónicos donde la corriente de cortocircuito máxima es baja. | Electrónica, fusibles de instrumentación |
| Alta capacidad de ruptura (HRC) | Diseñado para interrumpir grandes corrientes de fallas de manera segura; Utiliza cuerpos de cerámica y relleno de arena para el enfriamiento de arco. | Sistemas de energía industrial, centros de control de motor, paneles de distribución |
Los fusibles de alta capacidad de ruptura (fusibles HRC) tienen una capacidad de ruptura de hasta 80ka o más, dependiendo del diseño, y se utilizan ampliamente en los sistemas de distribución industrial y de servicios públicos donde las corrientes de falla pueden ser extremadamente altas.
4. Cómo elegir la capacidad de ruptura correcta
4.1 Cálculo de corriente de falla prospectiva
Para elegir la capacidad de ruptura correcta, es necesario calcular la corriente de falla prospectiva máxima en el punto de instalación del dispositivo. Este cálculo implica el voltaje de suministro, la clasificación del transformador y la impedancia de la ruta eléctrica desde la fuente hasta la ubicación de la falla. Herramientas como IEC 60909 Cálculo o software de cortocircuito (ETAP, SKM) se utilizan ampliamente en ingeniería.
Por ejemplo, si la corriente de cortocircuito prospectiva calculada en un panel es de 15ka, entonces el fusible o el interruptor instalado allí debe tener uncapacidad de rupturamayor o igual a 15ka para garantizar una interrupción segura.
4.2 COMACIÓN COMO VOLTAJE Y APLICACIÓN DEL SISTEMA
Al seleccionar fusibles, también debe asegurarse de que su calificación de voltaje coincida o exceda el voltaje del sistema. El uso de un fusible con una clasificación de voltaje más baja que el voltaje del sistema puede conducir a una falla peligrosa de arco o aislamiento. Por ejemplo, un fusible de 250 V no debe usarse en un sistema de 400V.
Además, la elección entre los fusibles de soplado rápido (acción rápida) y soplado lento (retraso de tiempo) depende de las características de carga. Los fusibles de soplado rápido son adecuados para cargas puramente resistivas sin corriente de entrada, mientras que los fusibles de soplado lento son ideales para cargas inductivas o capacitivas con altas incrustaciones.
5. Consideraciones técnicas y características de diseño
5.1 Construcción de fusibles y apagado de arco
Los fusibles de alta capacidad de ruptura, como los fusibles HRC, se construyen con un cuerpo cerámico que puede soportar altas temperaturas y presiones. En el interior, un elemento de fusible hecho de plata o cobre está rodeado de arena con arco, lo que ayuda a extinguir el arco rápidamente durante la interrupción de la falla. Este diseño asegura que incluso bajo corrientes de fallas altas, el fusible aísla de forma segura el circuito sin explosión ni daños.
5.2 I²T, características de tiempo de tiempo y coordinación
La selección de fusibles también implica considerar el valor I²T, lo que indica la letra de energía durante una falla. Los valores de I²T más bajos proporcionan una mejor protección para los equipos aguas abajo al reducir el estrés térmico y mecánico. Las características de tiempo de tiempo definen el tiempo de respuesta del fusible en relación con la magnitud de la corriente de falla, esencial para la coordinación con dispositivos de protección aguas arriba o aguas abajo.
| Parámetro | Descripción | Importancia |
|---|---|---|
| I²t | Energía de alquiler; Integral de la corriente cuadrada con el tiempo. | Determina el daño al equipo; más bajo es mejor. |
| Característica de tiempo de tiempo | Curva que muestra el tiempo de apertura del fusible en varias corrientes de falla. |
Crítico para la coordinación de protección con interruptores u otros fusibles. |

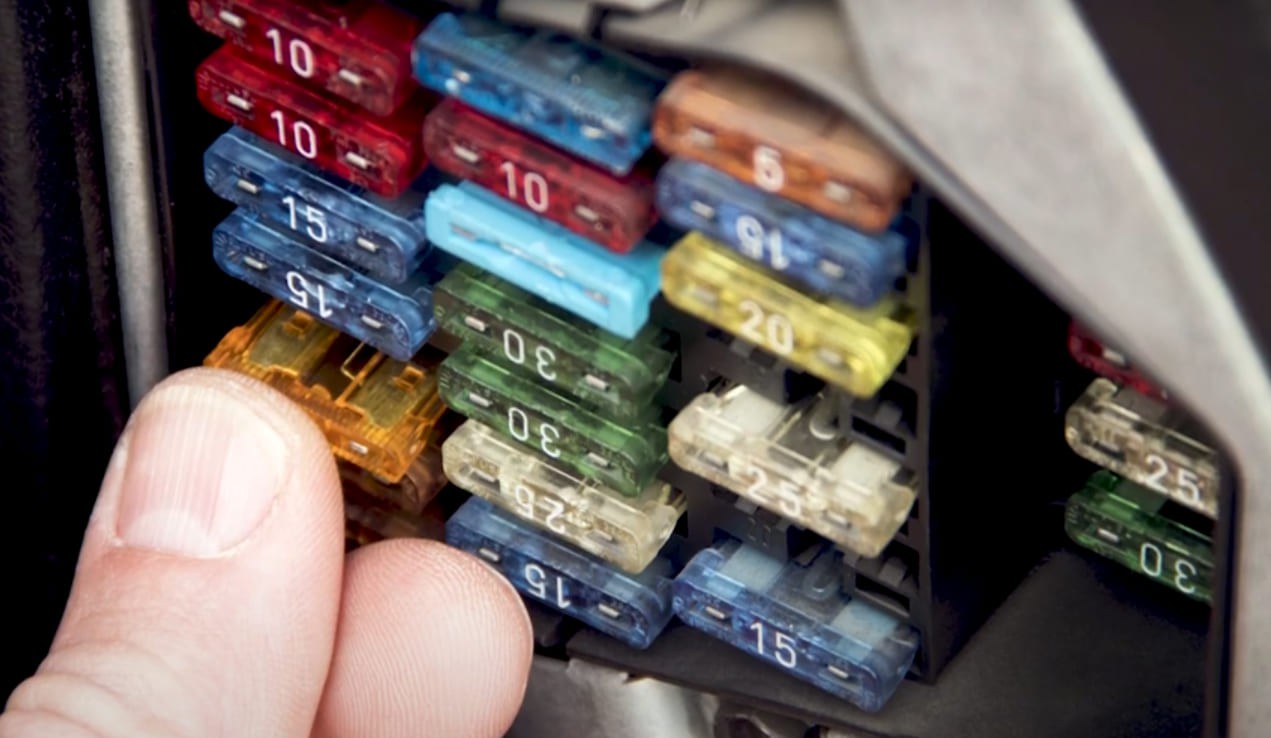

6. Aplicaciones y casos de uso de la industria
La capacidad de romper es un factor de selección clave en múltiples sectores:
- Residencial:Los circuitos protegidos por fusibles en los hogares generalmente requieren una capacidad de ruptura baja a moderada, como 6ka a 10ka.
- Industrial:Los centros de control de motores, las placas de distribución y los equipos grandes requieren fusibles con capacidades de ruptura de hasta 80ka o más para manejar los niveles de falla de servicios públicos.
- Centros de datos:La alta confiabilidad requiere fusibles HRC con capacidades de ruptura verificadas para evitar el tiempo de inactividad de los eventos de falla.
- Utilidades:Los fusibles de alto voltaje pueden tener capacidades de ruptura de hasta 300ka para eliminar fallas en líneas aéreas o alimentadores de transformadores de forma segura.
7. Pruebas, estándares y certificación
Los fusibles y los interruptores se prueban para confirmar su capacidad de ruptura nominal utilizando plataformas de prueba de cortocircuito que simulan condiciones de falla real. Los estándares clave incluyen:
- IEC 60269:Estándar para fusibles de bajo voltaje, especificando los requisitos de capacidad de ruptura.
- UL 248:Estándar de América del Norte que especifica clasificaciones de fusibles y capacidades de interrupción.
- NFPA 70 (NEC):Requisitos nacionales del código eléctrico para la selección e instalación del fusible.
Los fabricantes prueban los fusibles aplicando la corriente de falla nominal y verificando que el fusible interrumpe de manera segura sin ruptura del cuerpo o causando daños externos.
8. Tendencias futuras y soluciones avanzadas
El futuro de la protección del circuito incluye fusibles inteligentes con sensores integrados para monitoreo en tiempo real, fusibles reiniciables (dispositivos PPTC de polímeros) que se autoenigen después de limpiar eventos menores de sobrecorriente y características de coordinación mejoradas para la integración de microrredes y renovables.
Si bien los dispositivos PPTC proporcionan protección contra sobrecorriente reiniciable, tienen mayores capacidades de ruptura en comparación con los fusibles tradicionales de HRC. Por lo tanto, comprensióncapacidad de rupturasigue siendo crucial incluso a medida que surgen nuevas tecnologías.
9. Conclusión
La capacidad de romper es fundamental para garantizar la seguridad eléctrica y la integridad del sistema. Al comprender su definición, importancia, métodos de cálculo, consideraciones de selección y estándares, ingenieros y personal de mantenimiento pueden garantizar que los dispositivos de protección funcionen de manera confiable en todas las condiciones de falla. Nunca subestimes la importancia de hacer coincidir los de un dispositivocapacidad de rupturaA la posible corriente de cortocircuito del sistema, puede ser la diferencia entre la operación segura y la falla catastrófica.
10. Preguntas frecuentes
Problema común
P1: ¿Cuál es la diferencia entre la capacidad de ruptura y I²T?
La capacidad de ruptura es la corriente máxima que un dispositivo puede interrumpir de manera segura, mientras que I²T mide la letra de energía durante el despeje de fallas.
P2: ¿Qué sucede si la capacidad de ruptura de un fusible es demasiado baja?
El fusible puede romperse violentamente, causando explosión, fuego o daños graves en los equipos.
P3: ¿Cómo se prueba la capacidad de ruptura?
Uso de una plataforma de prueba de cortocircuito para aplicar la corriente de falla nominal y verificar la interrupción segura sin ruptura.
P4: ¿Pueden los fusibles inteligentes reemplazar los fusibles HRC?
Los fusibles inteligentes proporcionan características de monitoreo, pero pueden no reemplazar la alta capacidad de ruptura de HRC Fuses requerida para los sistemas industriales.
