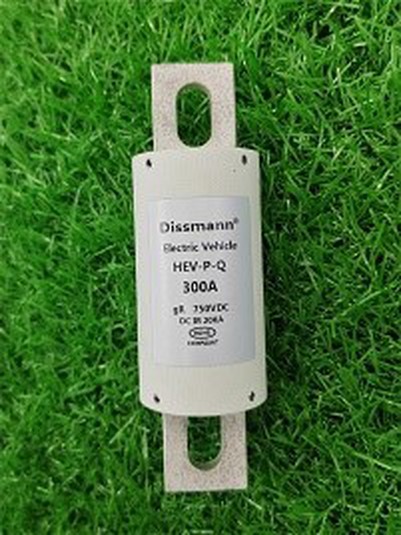

Los fusibles de alta tensión se dividen en dos tipos: limitador de corriente y tipo caída. Generalmente están compuestos por fusible, material fundido, relleno extintor de arco, contactos dinámicos y estáticos, soporte de aislamiento e indicadores. La acción del fusible tiene la característica de tiempo inverso, cuando la corriente de cortocircuito a través del material fundido es mayor, el tiempo de fusión del material fundido es más corto.
1) Principio de funcionamiento del fusible limitador de corriente Para mejorar el rendimiento de extinción del arco, el tubo fusible del fusible limitador de corriente (tipo RN) está equipado con relleno de arena de cuarzo, que favorece la extinción rápida del arco y mejora la capacidad de apertura. La fusión es el uso de materiales metálicos de bajo punto de fusión hechos de alambre de metal o chapa metálica, en serie en el circuito protegido, cuando el circuito o el equipo del circuito se sobrecarga o falla, el fusible se fusiona para producir un arco, debido a la arena de cuarzo en el fuerte efecto de enfriamiento y disociación del fusible, de modo que el arco se extingue rápidamente antes de la corriente cero y produce una sobretensión de interceptación, para extinguir eficazmente el arco. El fusible se usa comúnmente en paralelo y se mantiene una cierta distancia entre el fusible y la pared de la tubería para aumentar la superficie de contacto con la arena de cuarzo, mejorar el efecto de enfriamiento y evitar que el arco queme el fusible y provoque un arco corto.
2) El principio de funcionamiento del fusible tipo gota La capa exterior del tubo de fusión del fusible tipo gota es un tubo de papel fenólico o un tubo de tela de vidrio epoxi, la capa interior está hecha de tubo de papel de acero o tubo de papel de morera de goma laca y otros materiales fijos productores de gas, y el material del fusible es cobre, plata o aleación de plata y cobre. Cuando se instala, el ángulo entre el eje del tubo fusible y la línea vertical es de 30 grados, cuando la corriente de sobrecarga o cortocircuito fusionará el cable fusible, la junta móvil se liberará, el contacto móvil superior se deslizará de la cubierta de la boca del pato bajo la acción del resorte, el tubo fusible bajará automáticamente y la pared interior del tubo fusible producirá una gran cantidad de gas bajo la acción del arco, la presión dentro del tubo aumentará, el gas se expulsará hacia afuera a alta velocidad y el arco longitudinal se extinguirá cuando la corriente sea cero. La velocidad de extinción del arco del fusible tipo gota no es alta, por lo que la acción de flujo infinito.
