¿Cómo identificar si se ha fundido un fusible?

Los fusibles son componentes fundamentales en prácticamente cualquier sistema eléctrico, desde el electrodoméstico más sencillo hasta la maquinaria industrial más compleja. Su propósito principal es la protección-que actúa como un mecanismo de seguridad-que interrumpe la corriente eléctrica cuando excede los límites operativos seguros. Al hacerlo, un fusible evita daños a componentes costosos, mitiga los riesgos de incendio y garantiza el funcionamiento seguro y continuo de los circuitos eléctricos.

Sin embargo, identificar un fusible fundido no siempre es un proceso sencillo. Si bien algunos ofrecen señales visuales claras, otros requieren pruebas más detalladas y una comprensión más profunda del comportamiento de los fusibles en diferentes condiciones eléctricas. Saber cómo identificar con precisión un fusible fundido-ya sea propietario de una vivienda que soluciona problemas con un microondas, un mecánico que se ocupa de un estéreo de automóvil defectuoso o un técnico que mantiene controles industriales-es una habilidad esencial que mejora la seguridad, la eficiencia y la rentabilidad-.

Las consecuencias de ignorar un fusible fundido

Un fusible fundido no es simplemente un inconveniente menor-es una señal de advertencia vital. Ignorarlo puede provocar una reacción en cadena de consecuencias negativas que podrían comprometer el rendimiento, la seguridad y la longevidad de su equipo o sistema.

Estrés del sistema eléctrico

Cuando se funde un fusible, el circuito se interrumpe. Si un usuario pasa por alto el fusible reemplazándolo con un tipo de fusible incorrecto, o peor aún, usando material conductor como papel de aluminio (un hábito peligroso de bricolaje), expone todo el sistema a altas corrientes. Esto puede llevar a:

sobrecalentamiento del cabley posible fusión del aislamiento.

Daño permanente a los componentes conectados.como resistencias, condensadores o semiconductores.

Picos de corriente incontrolablesEsto podría destruir completamente la fuente de alimentación.

Riesgos de incendio y seguridad

Un fusible fundido suele ser la primera línea de defensa contra incendios en sistemas eléctricos tanto residenciales como industriales. Omitir o no reemplazar el fusible:

Aumenta el riesgo decortocircuitos, que son la causa principal de incendios eléctricos.

Elimina elmecanismo de protección contra sobrecorriente, permitiendo que corrientes peligrosamente altas fluyan libremente.

Podría resultar enfuga térmica, especialmente en ambientes con materiales inflamables o mala ventilación.

Un fusible es un dispositivo de seguridad pasiva diseñado para proteger los circuitos de los peligros de sobrecorriente. Consiste en una tira o alambre de metal que se funde y rompe el circuito cuando la corriente que lo atraviesa supera un determinado límite. El concepto es simple: el cable dentro del fusible es más delgado que los cables del resto del circuito y se derretirá primero en caso de corriente excesiva.

Los fusibles modernos vienen en una amplia variedad de estilos, clasificaciones de amperaje, clasificación de voltaje y clasificación de interrupción. Estos incluyen fusibles de tubo de vidrio, fusibles cerámicos, fusibles de cuchilla, fusibles térmicos y fusibles reajustables. Elegir el tipo y la clasificación de fusible correctos es tan importante como saber cuándo se ha fundido uno. Los reemplazos inadecuados pueden provocar fallas repetidas o incluso condiciones peligrosas.

Cada tipo de fusible está diseñado para cumplir un propósito específico dentro de un sistema eléctrico. Si bien todos cumplen la misma función de protección, su diseño determina su idoneidad para niveles de voltaje particulares, limitaciones de espacio físico, condiciones térmicas y velocidades de respuesta a fallas.

Entonces, ¿cómo saber si se ha fundido un fusible? Existen múltiples signos y síntomas que podrían indicar una falla del fusible:

• Sin poder:El dispositivo o circuito deja de funcionar por completo.
• Olor a quemado:Algunos fusibles emiten un leve olor a quemado cuando se funden.
• Daño visible:Los fusibles de vidrio pueden presentar un filamento roto o ennegrecimiento.
• Fusible suelto o corroído:Incluso si el fusible no está fundido, un mal contacto puede interrumpir el funcionamiento.

También es común que un fusible se funda silenciosamente, sin señales visibles ni audibles. En tales casos, se hacen necesarias pruebas eléctricas. Esto es especialmente cierto para los fusibles de cuchilla y los fusibles cerámicos de automóviles, donde la inspección visual no es concluyente.

Localizar la caja de fusibles suele ser el primer paso físico en el diagnóstico de fusibles. Dependiendo del entorno, la ubicación y el etiquetado de la caja de fusibles pueden variar significativamente.

4.1 En vehículos

La mayoría de los coches tienen dos o más cajas de fusibles. Por lo general, uno se encuentra debajo del capó, cerca de la batería, y controla los sistemas relacionados con el motor-como el encendido y las bombas de combustible. Otro se encuentra debajo del tablero, cerca del lado del conductor, y protege las luces, los sistemas estéreo y la electrónica interior. Algunos vehículos tienen una tercera caja de fusibles en el maletero.

4.2 En Viviendas y Edificios

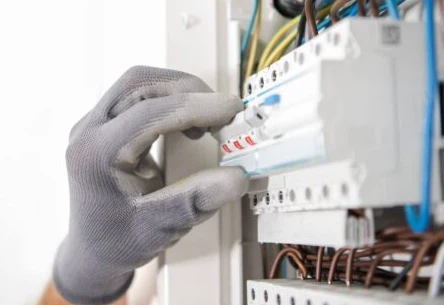

Las cajas de fusibles residenciales (o paneles de disyuntores) suelen estar ubicadas en el sótano, el armario de servicios públicos, el garaje o el lavadero. En casas antiguas, es posible que encuentres fusibles de tipo tornillo-en enchufes redondos; Las construcciones más nuevas utilizan disyuntores, aunque muchas todavía utilizan fusibles de cartucho para los sistemas HVAC.

4.3 En Dispositivos Electrónicos

Los aparatos compactos como microondas, consolas de juegos y parlantes pueden tener fusibles en línea ocultos en compartimentos de plástico o montados en placas de circuito. Estos no siempre son reparables por el usuario-y pueden requerir un técnico de servicio o un desmontaje para acceder.

Nunca manipule componentes eléctricos sin seguir las pautas de seguridad. Desconecte la energía antes de acceder a una caja de fusibles o al compartimiento interno. En un automóvil, retire la llave y desconecte la batería si es necesario. En casa, apague el panel de disyuntores. Para dispositivos electrónicos, desenchufe el dispositivo o retire la batería.

Utilice herramientas aisladas y use guantes no-conductores si debe trabajar en un entorno potencialmente vivo. Nunca pruebe los fusibles con las manos mojadas o cerca de gases inflamables. En caso de duda, llame a un electricista o mecánico calificado.

Una vez que se identifica un fusible, puede inspeccionarlo utilizando uno de dos métodos principales:

6.1 Inspección visual

Este es el método más común y sencillo. Para fusibles de tubo de vidrio, busque un filamento roto o derretido. Los fusibles de cuchilla suelen tener una tira de metal en forma de U-; si está roto o quemado, el fusible está fundido. Sin embargo, la inspección visual no es infalible. Algunos fusibles pueden parecer intactos pero están internamente abiertos.

6.2 Multímetro o probador de continuidad

Usar un multímetro ofrece una lectura mucho más precisa. Configure su multímetro en modo de resistencia o continuidad. Coloque una sonda en cada extremo del fusible. Un pitido o una lectura cercana a cero ohmios indica que el fusible está intacto. Ningún pitido o resistencia infinita significa que el fusible está fundido.

6.3 Prueba de la resistencia del fusible con un multímetro

Otro método para probar si unfusiblese ha fundido es midiendo su resistencia con un multímetro:

Configure el multímetro en modo de resistencia (Ω).

Coloque las sondas en cada terminal del fusible.

Un fusible en buen estado debe mostrar una resistencia muy baja (cerca de 0 ohmios).

Un fusible fundido indicará una resistencia infinita (o OL).

Esto es particularmente útil para fusibles que no muestran signos visibles de daño. Se usa comúnmente para fusibles en aplicaciones automotrices, electrónicas y HVAC.

6.4 Pruebas bajo condiciones de carga

Algunos diagnósticos avanzados implican pruebas.fusiblesbajo carga, particularmente en sistemas industriales donde la continuidad del circuito puede verse afectada por otras rutas paralelas. En tales casos, unfusiblePuede parecer correcto cuando está fuera del circuito, pero es posible que no funcione correctamente bajo niveles de voltaje o corriente operativos.

Escenarios típicos de prueba de fusibles

Tabla comparativa: métodos de prueba de fusibles

Inspecciones de fusibles programadas

Al igual que los filtros y los motores, los fusibles deben formar parte del mantenimiento preventivo programado, especialmente en sistemas críticos.

Consideraciones ambientales

La temperatura, la humedad y la vibración pueden afectar la longevidad de un fusible. Por lo tanto:

Instale los portafusibles enrecintos ventilados y con amortiguación-de vibraciones.

Evite colocar fusibles cercacomponentes generadores de calor-como transformadores o resistencias de potencia.

Usarfusibles selladospara entornos corrosivos o de alta-humedad.

Sistemas inteligentes de monitoreo de fusibles

Con la llegada de la Industria 4.0 y el IoT (Internet de las cosas), la monitorización inteligente de fusibles se está volviendo más accesible. Estos sistemas proporcionan datos-en tiempo real sobre el estado de sus fusibles.

Cómo funcionan

Los fusibles inteligentes o portafusibles están integrados con:

Sensores de corriente y temperatura.que monitorean continuamente las condiciones de operación.

Microcontroladorespara analizar el estado de los fusibles y predecir fallas.

Módulos de comunicaciónpara alertar a los operadores cuando un fusible está a punto de fundirse.

Beneficios del monitoreo inteligente

Prevención del tiempo de inactividad: Las alertas le permiten reemplazar los fusibles antes de que fallen.

Registro de datos: ayuda a comprender las tendencias de fusión-y optimizar el diseño de circuitos.

Diagnóstico remoto: útil en entornos remotos o de alto-riesgo.

Capacitación y Concientización para Operadores

Incluso los sistemas más avanzados pueden fallar si se descuida el elemento humano. La capacitación es vital para cualquier persona que trabaje con o alrededor de sistemas eléctricos que incorporan fusibles.

Temas básicos de capacitación

Identificación de fusibles: Comprender diferentes tipos (p. ej., golpe-rápido,-golpe lento).

Procedimiento de reemplazo: Pasos seguros de desconexión e instalación.

Causas comunes de falla: Sobrecargas, factores ambientales estresantes, instalación incorrecta.

Lectura de hojas de datos de fusibles: Saber qué significa cada parámetro (tensión nominal, I²t, etc.).

Programas de certificación

En algunos sectores (aviación, automoción), el personal debe estarcertificado en seguridad eléctrica, que incluye protocolos correctos de identificación y sustitución de fusibles.

El papel del diseño de circuitos en el diagnóstico de fusibles

En los sistemas avanzados, el rendimiento de los fusibles está estrechamente relacionado con el diseño general del circuito. Algunos circuitos incorporan alertas o sensores automáticos para indicar cuando se ha fundido un fusible, especialmente en entornos automotrices e industriales.

Factores de diseño de circuitos a considerar:

Estos sistemas integrados facilitan la identificación de los fusibles, pero generalmente son más caros y es posible que no estén presentes en equipos más antiguos o más simples.

Ubicaciones de fusibles comunes en todas las industrias

Saber dónde ubicar físicamente un fusible es el primer paso para inspeccionarlo o reemplazarlo. Dependiendo de la aplicación, el fusible puede ser fácilmente accesible u oculto dentro de paneles y compartimentos.

Ejemplos de ubicaciones de fusibles:

El reemplazo inadecuado de fusibles es una de las principales causas de fallas recurrentes o incluso incendios eléctricos. Algunos errores comunes incluyen:

• Usar un fusible con un amperaje superior al recomendado
• Sustitución por materiales conductores como láminas o alambres.
• No investigar la causa raíz del fusible quemado
• Instalar el fusible en la ranura incorrecta o al revés (en tipos de cuchilla)

Cada fusible está clasificado no sólo para corriente (amperios), sino también para voltaje y capacidad de corte (la cantidad de corriente de falla que puede interrumpir de manera segura). Ignorar estas calificaciones puede tener consecuencias peligrosas.

Mito:Un fusible fundido siempre huele a quemado.
Realidad:Muchos fusibles modernos fallan silenciosamente y sin ningún olor.

Mito:Puedes pegar un fusible con cinta adhesiva para transportar más corriente.
Realidad:No es seguro y anula la función protectora-nunca lo sustituya por papel de aluminio ni bypass.

Mito:Un fusible de mayor-amperamiento es mejor-dura más.
Realidad:Desechar un fusible del tamaño adecuado puede provocar daños en el dispositivo o riesgo de incendio.

Mito:Todos los fusibles del mismo color son intercambiables.
Realidad:La clasificación de voltaje y la clasificación de interrupción pueden diferir-incluso los fusibles del mismo color pueden tener especificaciones diferentes.

9.1 Dimensionamiento adecuado de los fusibles

El tamaño incorrecto es una de las causas más comunes defusiblefalla. elegir lo incorrectofusibleclasificación puede provocar un soplado prematuro o una protección insuficiente. Asegúrate de:

Consulta las especificaciones del fabricante.

Tenga en cuenta la corriente de entrada en motores y cargas inductivas.

Utilice fusibles de acción lenta-o de retardo- de tiempo para dispositivos de alta irrupción.

9.2 Garantizar una instalación correcta

IncorrectofusibleLa instalación puede crear conexiones sueltas, aumentar la resistencia y provocar sobrecalentamiento. Siempre:

usa el derechofusiblesoporte o clip.

Asegure elfusiblefirmemente en su lugar.

Evite la corrosión utilizando un sellado ambiental adecuado.

9.3 Mantenimiento e inspección periódica

Programe un mantenimiento periódico para comprobar:

Signos de envejecimiento o corrosión.

Fluctuaciones de temperatura.

Acumulación de polvo o humedad enfusiblecajas o soportes.

10.1 Ubicaciones y problemas comunes de los fusibles automotrices

En la mayoría de los vehículos, hay varios paneles de fusibles:

Caja de fusibles del compartimento del motor– protege componentes como la bomba de combustible, el encendido y los ventiladores de refrigeración.

Caja de fusibles del tablero– controla la electrónica interior, la iluminación del tablero y los sistemas de información y entretenimiento.

Paneles de fusibles del maletero o la guantera– utilizado para circuitos adicionales o accesorios no originales.

Los fusibles de cuchilla para automóviles están codificados por colores-según el amperaje-por ejemplo, rojo 10 A, azul 15 A, amarillo 20 A. Al diagnosticar un fusible automotriz quemado:

comprobar siestrés por caloropublicaciones derretidasindicando sobrecorriente repetida.

Inspeccione los portafusibles-los terminales puedenaflojar o corroer, provocando contacto intermitente incluso si el elemento fusible está intacto.

10.2 Extractores de fusibles, herramientas de prueba y kits de diagnóstico

Herramientas especializadas para pruebas de fusibles automotrices:

Extractores de fusibles-pequeños mangos de plástico para retirar los fusibles de cuchilla de forma segura.

Probadores de fusibles en líneacon indicador LED o capacidad de verificación de continuidad.

Kits de diagnósticoA menudo incluyen fusibles de repuesto y adaptadores de enchufe.

El uso de estas herramientas reduce significativamente el riesgo de daños-especialmente útil cuando se reemplazan varios fusibles en una sola sesión.

10.3 Diagnóstico de circuitos complejos con fusibles en serie

Los vehículos modernos pueden utilizarconfiguraciones de fusibles en seriedonde la falla de un fusible puede sobrecargar a otro. Una prueba de carga bajo voltaje operativo puede mostrar:

Un fusible pasa la prueba de continuidad pero falla por debajo de la corriente de conducción.

Otro fusible aguas abajo se funde, lo que indica una falla parcial del circuito.

11.1 Fusibles de cartucho y de alta clasificación de interrupción

En maquinaria industrial o paneles HVAC, los fusibles de cartucho de alto-voltaje son comunes. Estos fusibles son más grandes, no transparentes y, a menudo, requieren:

🔍 Uso deguantes aislantesy herramientas con clasificación de voltaje-.

Portafusibles-para extinción de arcopara evitar descargas eléctricas.

Visualmente, los fusibles industriales son opacos-la inspección se basa en pruebas con multímetros e indicadores (si el fusible admite la función de indicador):

Verdemarcar=bueno

Bandera roja o reventada= volado

11.2 Fusibles térmicos y dispositivos activados por temperatura-

Algunos electrodomésticos (p. ej., secadoras, máquinas de café expreso) utilizanfusibles termicosque sopla a una temperatura específica. No dependen-actualmente:

Por lo general, son de un solo-uso y requieren reemplazo después de un disparo térmico.

La inspección visual suele ser inútil; debe medir la continuidad o la resistencia.

11.3 Evaluación del rendimiento de los fusibles en circuitos de arranque de motores

En los arrancadores de motor o paneles de control de accionamiento, los fusibles protegen contra sobrecargas y cortocircuitos. Para comprobar si estos fusibles están fundidos:

Retire el fusible y pruebe con un multímetro en modo de resistencia.

Realizar unprueba de alto potencial(prueba de aislamiento de alto-voltaje) para comprobar si hay fugas o averías débiles.

Inspeccione si hay decoloración oseguimiento de carbonoalrededor del portafusibles.

12.1 Resumen del flujo de trabajo:

Identificar el comportamiento del circuito.– qué dispositivo o circuito está fallando.

Localice la caja de fusibles relevanteo panel de fusibles.

Apague la energíao ignición.

Inspeccionar visualmenteel fusible en busca de filamentos rotos, decoloración o asientos sueltos.

Prueba con multímetro, continuidad o resistencia.

Inspeccionar soportes o conexiones.por corrosión o holgura.

Reemplace el fusiblecon clasificación correcta: amperaje, voltaje, clasificación de interrupción.

Encendido y monitorizacióncircuito.

Si se funde un fusible nuevo, inspeccione el cableado del circuito, la carga conectada o busque ayuda profesional.

12.2 La seguridad es lo primero: pasos de preparación

Antes de inspeccionar un fusible,siempre desconecte la energíaal sistema para evitar descargas eléctricas. Use guantes de seguridad y utilice herramientas con mangos aislados.

Lista de verificación antes de comenzar:

Asegúrese de que la fuente de alimentación esté apagada

Deje que el equipo se enfríe

Utilice equipo de protección

Tenga herramientas listas (multímetro, extractor de fusibles, linterna, fusibles de repuesto)

Si no se cumplen estas precauciones de seguridad, se pueden producir lesiones o daños adicionales al equipo.

12.3 Procedimiento de inspección física

Siga estos pasos para inspeccionar un fusible físicamente:

Localice el fusiblesegún el manual o el diseño estándar de su equipo.

Retire el fusibleutilizando un extractor de fusibles o alicates aislados.

Examinar el elemento fusible.(alambre en el interior): busque roturas, decoloración o puntos derretidos.

Comprobar si hay escombroso marcas de quemaduras alrededor del portafusibles, lo que podría indicar una falla grave.

Si el fusible es cerámico y no transparente, proceda a la prueba eléctrica.

12.4 Pruebas eléctricas con un multímetro

Utilice un multímetro digital o analógico configurado en la configuración de continuidad u ohmios.

Pasos:

Coloque una sonda en cada terminal de fusible.

Si el fusible estáintacto, el multímetro emitirá un pitido (modo de continuidad) o mostrará una resistencia cercana a-cero (ohmios).

Si el fusible estáestropeado, no habrá ningún pitido o el medidor mostrará "OL" o resistencia infinita.

Las pruebas con multímetro son especialmente útiles para fusibles integrados o no-transparentes.

12.5 Reemplazo del fusible quemado

Una vez confirmado, reemplace el fusible conexactamente el mismo tipo, incluido:

Clasificación de voltaje

Clasificación actual (amperaje)

Retraso de tiempo (golpe-rápido frente a golpe-lento)

Dimensiones físicas

Usar un reemplazo incorrecto puede comprometer la seguridad o dañar el circuito.

12.6 Mejores prácticas de mantenimiento preventivo

Mantener documentación:Etiquete las cubiertas del panel de fusibles y mantenga registros del tipo de fusible, clasificación y fecha de reemplazo.

Utilice imágenes térmicas:Los escaneos infrarrojos periódicos pueden revelar puntos de acceso que indican un contacto deficiente o circuitos sobrecargados.

Limpiar el interior del panel:El polvo, la corrosión o la humedad pueden degradar los contactos de los fusibles.-Utilice un limpiador eléctrico seco que no-deje residuos.

Repuestos en existencia:Mantenga un kit correctamente etiquetado de fusibles de repuesto, probadores e instrucciones de instalación.

P1: ¿Cuáles son los signos de un fusible fundido?

Los signos comunes incluyen: El dispositivo o circuito deja de funcionar, No hay luces ni indicadores, Espacio visible en el elemento fusible, Marcas de quemaduras alrededor de la carcasa del fusible.

P2: ¿Puede fundirse un fusible sin daños visibles?

Sí. Algunos fusibles se queman internamente sin dejar señales externas. Esto es común en fusibles cerámicos o fusibles de alto-voltaje. Utilice un multímetro para verificar la continuidad.

P3: ¿Puedo reemplazar un fusible quemado con un amperaje más alto?

No, esto es peligroso. La instalación de un fusible con una clasificación superior a la especificada puede provocar un incendio o daños al equipo, ya que es posible que no interrumpa el circuito a tiempo durante una sobrecarga.

P4: ¿Por qué mi fusible sigue quemándose repetidamente?

Esto podría indicar: Un cortocircuito en el cableado, Equipo defectuoso que consume corriente excesiva, IncorrectofusibleClasificación, envejecimiento o aislamiento degradado.

P5: ¿Cuál es la vida útil de un fusible?

Los fusibles no suelen tener una vida útil definida. Siempre que funcionen dentro de las condiciones de corriente y voltaje nominales, pueden durar años. Sin embargo, las sobretensiones repetitivas y una mala instalación pueden reducir su confiabilidad.

P6: ¿Cómo puedo saber si un fusible está fundido sin quitarlo?
Algunos portafusibles o paneles incluyen indicadores LED o indicadores. Sin embargo, la mayoría de las inspecciones de fusibles requieren su extracción y prueba con un multímetro si no hay un indicador externo disponible.

P7: ¿Qué tipo de fusible debo usar para cargas inductivas?
Usargolpe lento-otiempo-retrasofusibles-para equipos con alta corriente de entrada, como motores o compresores.

P8: ¿Debo reemplazar un fusible fundido con un voltaje nominal más alto?
Ninguna-tensión nominal debe igualar o superar la tensión del circuito. La instalación de un fusible con una clasificación de voltaje más baja puede fallar catastróficamente, mientras que una clasificación más alta puede reducir el rendimiento o la seguridad.

P9: ¿Cuál es la diferencia entre fusible y disyuntor?
Los fusibles utilizan un elemento de sacrificio único-; Los disyuntores se pueden restablecer. Los disyuntores responden más lentamente pero son reutilizables. Elija según la aplicación.

P10: ¿Es seguro reutilizar un fusible que parece intacto?
No recomendado. Incluso si un fusible parece intacto, es posible que existan daños internos.-Siempre pruebe la continuidad antes de volver a usarlo.

P11: ¿Cómo sé si estoy usando el fusible correcto para mi equipo?

Consulte siempre las especificaciones del fabricante. Compruebe elclasificaciones de voltaje y corriente, así como si el circuito requiere unfusible de fusión rápida-o de fusión lenta-. Si no está seguro, consulte a un ingeniero eléctrico.

P12: ¿Puedo reemplazar un fusible por uno con una clasificación de corriente más alta?

No. Hacerlo anula el propósito de seguridad del fusible y puede provocar sobrecalentamiento o incendio. Un fusible debecoincidir con la clasificación actual especificada para el circuito.

P13: ¿Por qué mi fusible sigue quemándose repetidamente?

Esto a menudo indica unaproblema más profundocomo un cortocircuito, falla de un componente o tipo de fusible incorrecto. Deberías realizar undiagnóstico integralantes de reemplazar el fusible nuevamente.

P14: ¿Vale la pena invertir en fusibles inteligentes?

Para sistemas críticos o entornos de alto-tiempo de inactividad, los fusibles inteligentes ofrecenmantenimiento predictivoytasas de fracaso reducidas, convirtiéndolos en una valiosa inversión.

P15: ¿Existe alguna diferencia entre los fusibles de vidrio y de cerámica?

Sí.Fusibles de vidrionormalmente se utilizan en entornos de bajo-voltaje y proporcionan confirmación visual cuando se activan.Fusibles cerámicossoportan temperaturas más altas y son más robustos en entornos industriales.Fusibles cerámicosPuede soportar corrientes y temperaturas más altas, pero requiere pruebas eléctricas para confirmar el estado.

P16: ¿Puedo simplemente envolver un fusible quemado con papel de aluminio para restaurar la función temporalmente?

En absoluto.Envolver un fusible con papel de aluminio anula su mecanismo de seguridad y puede provocar sobrecalentamiento, incendio o daños al equipo. Reemplace siempre un fusible quemado por uno del tipo adecuado.

P17: ¿Cómo sé qué clasificación de fusible utilizar?

Consulte elmanual del equipo o etiqueta del portafusibles. Utilice el mismo amperaje y voltaje, junto con el tipo de velocidad correcto (golpe rápido-o lento-golpe). Reemplazar con una clasificación incorrecta puede anular las garantías o dañar los dispositivos.

Q18: ¿Cuál es la forma más sencilla de saber si un fusible está fundido?

La forma más sencilla y rápida es inspeccionar visualmente el fusible. La mayoría de los fusibles modernos están diseñados con una ventana visible o una ranura de inspección. Un fusible quemado generalmente muestra un filamento de metal roto o una decoloración (como un tubo de vidrio ennegrecido o turbio). En los fusibles de cartucho o de vidrio, esto suele ser muy fácil de identificar. Si no estás seguro, usa un multímetro para probar la continuidad.-Si no hay continuidad significa que el fusible se ha fundido.

Q19: ¿Puedo reemplazar un fusible quemado por cualquier otro fusible?

No, nunca reemplace un fusible con un tipo o clasificación diferente a menos que lo especifique el fabricante del equipo. Hacerlo puede provocar riesgos de seguridad, incluidos incendios, fallas del equipo o descargas eléctricas. Siempre haga coincidir la clasificación de voltaje, la clasificación de corriente y el tipo (de fusión rápida-o de fusión lenta-) con las especificaciones del manual del equipo.

Q20: ¿Qué sucede si uso un fusible con una clasificación más alta?

El uso de un fusible con una clasificación de corriente superior a la recomendada puede evitar que se funda cuando se produce una sobrecorriente. Esto anula el propósito de tener un dispositivo de protección y puede provocar daños graves a su circuito o incluso representar un riesgo de incendio. El fusible debe fundirse antes de que el cableado o los componentes se sobrecalienten.

Q21: ¿Con qué frecuencia debo revisar mis fusibles?

No existe un horario fijo, pero es una buena idea inspeccionar los fusibles con regularidad si experimenta problemas eléctricos recurrentes. Se recomiendan controles de mantenimiento preventivo cada 3-6 meses en aplicaciones industriales. En el caso de los electrodomésticos, verifique si algo deja de funcionar o huele anormalmente; estos pueden ser signos de un fusible fundido.

Q22: ¿Se desgastan los fusibles con el tiempo?

A diferencia de los disyuntores, que son dispositivos mecánicos y pueden degradarse con el uso repetido, los fusibles generalmente no se desgastan. Sin embargo, en entornos con sobretensiones frecuentes o eventos límite de sobrecorriente, el elemento fusible puede debilitarse con el tiempo y quemarse prematuramente. Dicho esto, un fusible con la clasificación adecuada debería durar años en condiciones normales de funcionamiento.

Q23: ¿Puedo usar un multímetro para probar todo tipo de fusibles?

Sí, un multímetro digital es la herramienta más versátil para probar todo tipo de fusibles-fusibles de cartucho, fusibles de vidrio, fusibles de cuchilla, fusibles térmicos e incluso fusibles SMD. Configure su multímetro en modo de continuidad o modo de resistencia. Una lectura de resistencia baja (o un pitido en modo de continuidad) significa que el fusible aún está en buen estado; una resistencia infinita o ningún pitido indica un fusible fundido.

Q24: ¿Cuál es la diferencia entre un fusible térmico y un fusible normal?

Un fusible normal reacciona a una sobrecarga de corriente, mientras que un fusible térmico reacciona a una temperatura excesiva. Los fusibles térmicos se utilizan comúnmente en electrodomésticos como secadores de pelo, cafeteras y microondas, donde el sobrecalentamiento es una preocupación mayor que la sobrecarga actual. También son componentes de un-uso-de una sola vez y deben reemplazarse si se activan.

Q25: ¿Son peligrosos los fusibles fundidos?

No son peligrosos en sí mismos, pero son una señal de alerta de que algo salió mal en el circuito-posiblemente un cortocircuito, una sobrecarga de energía o una condición de sobrecorriente. Si un fusible se funde repetidamente, no lo reemplaces a ciegas. Encuentre y aborde la causa raíz. De lo contrario, corre el riesgo de dañar su equipo o su seguridad personal.

Uno de los problemas más comunes que enfrentan los sistemas eléctricos es la fusión frecuente de fusibles, lo que no solo es inconveniente sino que también puede indicar problemas eléctricos más profundos. A continuación le mostramos cómo puede reducir la probabilidad de que se quemen fusibles y mantener la estabilidad del sistema.

14.1 Gestión adecuada de la carga

La sobrecarga es una de las principales causas de falla de los fusibles. Asegúrese de que la carga eléctrica en cada circuito no exceda la capacidad nominal. Por ejemplo, evita enchufar varios dispositivos de alta-potencia en un solo tomacorriente. Utilice tablas de distribución de carga para ayudarle a administrar y equilibrar su consumo de energía adecuadamente.

14.2 Dimensionamiento correcto del fusible

Otra causa importante de fusibles quemados es el tamaño incorrecto. El uso de un fusible con una clasificación de corriente más baja que la requerida provoca disparos molestos, mientras que un fusible con una clasificación más alta-puede no proteger el circuito de manera efectiva. Consulte siempre los manuales del equipo o consulte a un ingeniero eléctrico para asegurarse de elegir el tamaño de fusible correcto.

14.3 Inspección periódica

Realice comprobaciones de mantenimiento periódicas en portafusibles, terminales y dispositivos conectados. La oxidación, los terminales sueltos y la acumulación de polvo pueden provocar sobrecalentamiento y falla prematura de los fusibles. Incluya en su rutina de mantenimiento la inspección de todos los sistemas de protección basados ​​en fusibles-.

14.4 Control ambiental

La temperatura, la humedad y la vibración pueden afectar significativamente la longevidad de los fusibles. Asegúrese de que los gabinetes tengan la clasificación adecuada (por ejemplo, cajas con clasificación IP-) y que la ventilación sea adecuada. Instale el equipo en entornos dentro del rango de temperatura de funcionamiento aceptable del tipo de fusible.

Veamos algunos ejemplos de diferentes industrias para comprender cómo se manifiestan los fusibles fundidos en aplicaciones del mundo real-:

15.1 Escenario automotriz

Un conductor nota que las luces interiores y la radio del coche han dejado de funcionar. Después de consultar el manual del vehículo, el propietario identifica el fusible relacionado con los sistemas auxiliares. Al retirarlo, la tira metálica del interior está visiblemente rota, lo que confirma que se ha fundido un fusible. Reemplazarlo con el mismo fusible de amperaje restaura la funcionalidad.

15.2 Electrónica de consumo

Un televisor de pantalla plana-no se enciende. El cliente retira el panel posterior y ve un pequeño fusible de vidrio de 5 A cerca de la entrada de CA que parece ennegrecido. Reemplazarlo restaura el dispositivo. Sin embargo, si el nuevo fusible vuelve a fundirse, el usuario debe investigar más a fondo, ya que podría indicar un cortocircuito en la placa de alimentación.

15.3 Aplicación industrial

En una fábrica, una cinta transportadora se detiene de repente. El equipo de mantenimiento revisa el panel de control y encuentra que uno de los fusibles de protección de fases está fundido. Después de reemplazarlo, monitorean la carga del motor y descubren que un aumento reciente debido al bloqueo del material causó la sobrecarga. Una vez autorizadas, las operaciones se reanudan sin problemas.

Un mantenimiento adecuado puede prolongar la vida útil de los fusibles y reducir el tiempo de inactividad no planificado. Estas son las mejores prácticas a seguir:

• Etiquete todos los fusiblesen los paneles de control para reducir el tiempo de resolución de problemas.
• guardar repuestospara todas las clasificaciones de fusibles utilizadas en sus sistemas.
• Utilice extractores de fusiblesy guantes aislantes para mayor seguridad durante el reemplazo.
• Limpiar terminales y soportes.periódicamente para asegurar un buen contacto.
• Reemplazos de fusibles de registropara rastrear tendencias de fallas e identificar problemas recurrentes.

Fusible quemado:Un fusible que ha interrumpido el flujo de corriente debido a que se excede la corriente nominal.

Continuidad:La presencia de un camino completo para que fluya la corriente.

Fusible-de fusión rápida:Un fusible que responde rápidamente a condiciones de sobrecorriente.

Fusible-de fusión lenta:Un fusible que puede tolerar breves sobretensiones sin quemarse.

Cortocircuito:Una conexión anormal de baja resistencia que causa una corriente excesiva.

Identificar un fusible fundido puede parecer una tarea pequeña, pero tiene enormes implicaciones para la seguridad, la confiabilidad y el rendimiento de los sistemas eléctricos y electrónicos. Ya seas un técnico que realiza el mantenimiento de un panel industrial complejo, un entusiasta de los automóviles que soluciona problemas de iluminación de un vehículo o un propietario de una casa que intenta reactivar un electrodoméstico-que no funciona, saber cómo identificar un fusible fundido es una habilidad esencial.

Los fusibles son componentes fundamentales para garantizar la seguridad y confiabilidad eléctrica. Reconocer los signos de un fusible quemado y comprender los procedimientos para probar, reemplazar y prevenir problemas futuros permite a los usuarios y profesionales mantener sus sistemas de manera efectiva. Ya sea en instalaciones residenciales, entornos industriales o electrónica de consumo, saber cómo identificar si se ha fundido un fusible es un conocimiento esencial que minimiza el tiempo de inactividad y evita fallas mayores.

Las conclusiones clave incluyen:

Siempre inspeccione visualmente primero y luego confirme con un multímetro.

Comprenda los tipos y características de fusibles para garantizar un diagnóstico y reemplazo correctos.

Configuraciones documentales, para análisis de tendencias.

Nunca reemplace un fusible sin identificar por qué se fundió en primer lugar.

Manténgase seguro-desconecte la energía antes de probar o retirar cualquier fusible y registre las fallas de los fusibles, especialmente en la industria.

Los fusibles pueden ser pequeños, pero su papel en la protección eléctrica es monumental.

Obtenga soluciones confiables de protección de aplicaciones para su proyecto

Envíenos su consulta sobre fusibles y experimente el poder transformador que puede tener en su negocio o marca.

Enviar consulta ahora
