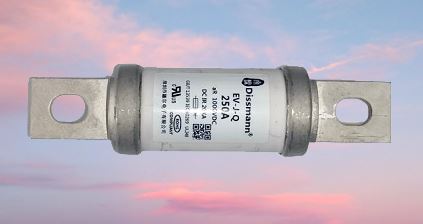

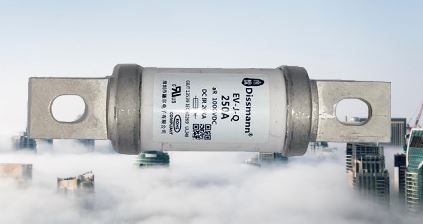

Fusible de combustible tipo perno de tubo cerámico

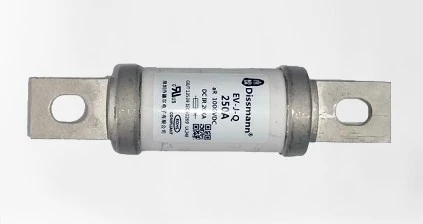

Se muestra la imagen del fusible de la serie EV-JQ

product-423-224

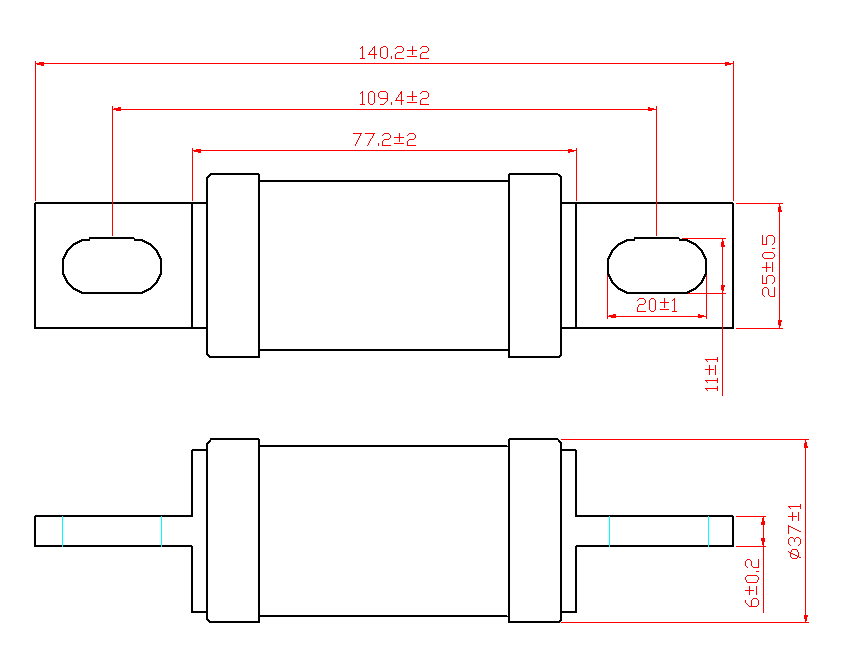

Dimensión del fusible de la serie EV-JQ en milímetros

product-861-667

Aplicación del fusible de la serie EV-JQ

Aplicable a un amplio rango de temperatura, puede soportar vibraciones y golpes mecánicos de alta intensidad, golpes de temperatura y cargas químicas fuertes, adecuado para aplicaciones de la industria de vehículos de carretera, se puede utilizar como sistema de potencia de conducción de vehículos eléctricos, sistema de conversión de energía, almacenamiento de energía y batería de energía , almacenamiento de energía Protección contra cortocircuitos y respaldo para condensadores, controladores de inversores, cargadores, cables y otros componentes y equipos automotrices. Fusibles de protección contra cortocircuitos especialmente para vehículos eléctricos puros y vehículos eléctricos híbridos.

Característica del producto del fusible de la serie EV-JQ

Modelo	Corriente nominal	I²t(A²s)		El consumo de energía	Código de tamaño	Instalar
Modelo	Corriente nominal	I²t(A²s)		El consumo de energía	Código de tamaño	Instalar
EV-JQ-30	30	120	850	5	VJ1	Perno de montaje M8 par recomendado 11N·m
EV-JQ-40	40	300	1700	7.5
EV-JQ-50	50	450	2500	10
EV-JQ-60	60	620	3600	12.5
EV-JQ-70	70	850	5600	14
EV-JQ-80	80	1100	6600	15.5
EV-JQ-90	90	1850	10600	17
EV-JQ-100	100	2300	12000	18
EV-JQ-125	125	3400	21000	20
EV-JQ-150	150	4800	25000	25
EV-JQ-175	175	9200	40000	30	VJ2	Perno de montaje M10 par recomendado 20N·m
EV-JQ-200	200	15000	60000	34
EV-JQ-225	225	19000	105000	40
EV-JQ-250	250	23500	113000	43
EV-JQ-275	275	24800	128000	48
EV-JQ-300	300	26000	155000	52
EV-JQ-325	325	32700	175000	56
EV-JQ-350	350	40000	223000	60	VJ3-1	Perno de montaje M12 par recomendado 28N·m
EV-JQ-400	400	56000	290000	65
EV-JQ-450	450	78000	390000	80
EV-JQ-500	500	105000	490000	90
EV-JQ-600	600	165000	560000	105	VJ3-2
EV-JQ-800	800	420000	870000	175	VJ3-2

Material

Parte	Material
Fusible	Cobre o Plata
Tapa final	Estañado de aleación de cobre
Pata de fusible	Estañado de aleación de cobre
cuerpo del fusible	Tubo de cerámica
Relleno	Arena de cuarzo

Condiciones de Uso

Condiciones normales de uso y corrección de parámetros

Los fusibles funcionan normalmente en las siguientes condiciones normales sin ninguna corrección adicional.

Cuando excede las condiciones normales de uso, es posible que sea necesario corregir algunos parámetros o consultas si están dentro de las condiciones de uso permitidas. Si está más allá del alcance de las condiciones de uso permitidas, debe consultar a nuestra empresa y llevar a cabo la evaluación de adaptabilidad al trabajo y la prueba de las condiciones.

Se recomienda que el valor actual de la corriente a largo plazo no sea superior al 80 por ciento de la corriente nominal. Para el uso a temperatura excesiva, consulte la curva de evaluación de temperatura anterior.

Altitud: Altitud del sitio de instalación no más de 2000 m. Si la altitud es superior a 2000 m, la tensión nominal debe reducirse. 2000 ~ 4000 m, cuando la altitud sube 1000 m, el voltaje nominal se reduce en un 90 por ciento.

Temperatura ambiente

Condiciones normales de uso: -5 grados ~ 60 grados.

Condiciones permitidas: -55 grados ~ 120 grados.
