Igual a SINOFUSE RS309-MM Serie DC1000V Fusible

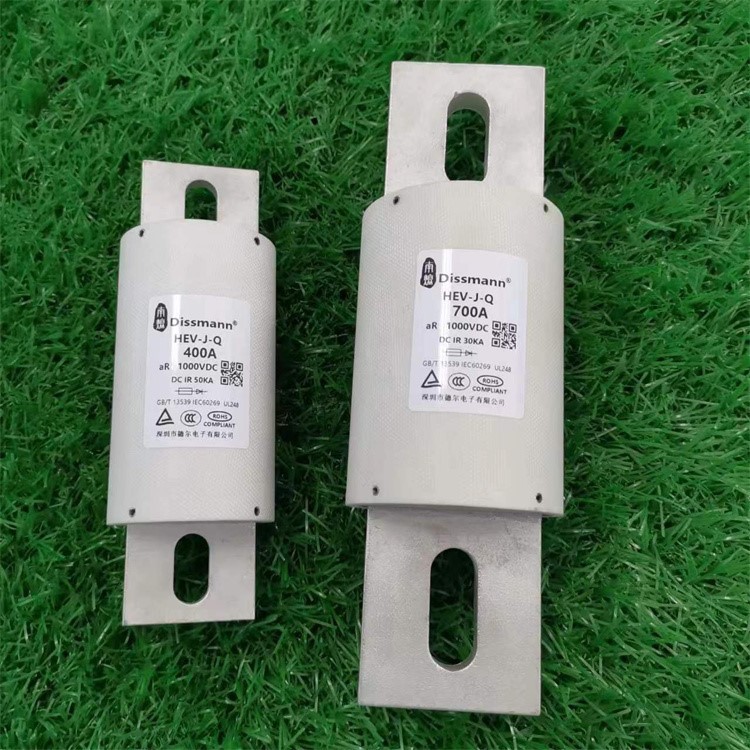

Fusible Dissmann DC1000V Fusible de pila de carga -Igual a SINOFUSE RS309-MM serie DC1000V Fusible
Información básica del fusible 1000vdc:
Voltaje nominal: 1000 VCC/AV
Corriente nominal: 5A-800A
Tipo de protección:aR
Capacidad de ruptura: DC30KA (constante de tiempo menor o igual a 15 ms)
Cumple con los requisitos: GB13539/IEC60269/UL248
Certificación: CCC / TUV (100A-800A)
Igual a SINOFUSE RS309-MM serie DC1000V Fusible:
| HEV-JQ | 1000 VCC/AV (5A-800A) | Igual a SINOFUSIVO | ||||
| Código de producto | Corriente nominal | I²t（A²Seg） | el consumo de energía | Código de tamaño | Fusible serie RS309-MM | |
| A | Pre-arco | Total | W | |||
| HEV-JQ-5 | 5A | 20 | 115 | 1.8 | HF1 | RS30-MM-5A |
| HEV-JQ-10 | 10A | 30 | 170 | 2.2 | RS30-MM-10A | |
| HEV-JQ-15 | 15A | 48 | 220 | 3.1 | RS30-MM-15A | |
| HEV-JQ-20 | 20A | 72 | 360 | 3.6 | RS30-MM-20A | |
| HEV-JQ-25 | 25A | 85 | 510 | 4.2 | RS30-MM-25A | |
| HEV-JQ-30 | 30A | 110 | 830 | 5.1 | RS30-MM-30A | |
| HEV-JQ-35 | 35A | 180 | 1250 | 6.3 | RS30-MM-35A | |
| HEV-JQ-40 | 40A | 290 | 1650 | 7.8 | RS30-MM-40A | |
| HEV-JQ-45 | 45A | 350 | 1900 | 8.5 | RS30-MM-45A | |
| HEV-JQ-50 | 50A | 440 | 2450 | 10.0 | RS30-MM-50A | |
| HEV-JQ-60 | 60A | 600 | 3500 | 12.5 | RS30-MM-60A | |
| HEV-JQ-70 | 70A | 820 | 5500 | 14.0 | RS30-MM-70A | |
| HEV-JQ-80 | 80A | 1050 | 6500 | 16.0 | RS30-MM-80A | |
| HEV-JQ-90 | 90A | 1800 | 10500 | 17.0 | HF2 | RS30-MM-90A |
| HEV-JQ-100 | 100A | 2300 | 12000 | 18.0 | RS30-MM-100A | |
| HEV-JQ-125 | 125A | 3400 | 21000 | 20.0 | RS30-MM-125A | |
| HEV-JQ-150 | 150A | 4900 | 25500 | 27.0 | RS30-MM-150A | |
| HEV-JQ-175 | 175A | 9200 | 40000 | 30.0 | HF3 | RS30-MM-175A |
| HEV-JQ-200 | 200A | 15000 | 60000 | 32.0 | RS30-MM-200A | |
| HEV-JQ-225 | 225A | 19000 | 105000 | 40.0 | RS30-MM-225A | |
| HEV-JQ-250 | 250A | 24000 | 113000 | 47.0 | RS30-MM-250A | |
| HEV-JQ-275 | 275A | 25000 | 130000 | 49.0 | RS30-MM-275A | |
| HEV-JQ-300 | 300A | 26000 | 160000 | 52.0 | RS30-MM-300A | |
| HEV-JQ-325 | 325A | 33000 | 180000 | 55.0 | RS30-MM-325A | |
| HEV-JQ-350 | 350A | 42000 | 230000 | 60.0 | HF4 | RS30-MM-350A |
| HEV-JQ-400 | 400A | 71000 | 320000 | 65.0 | RS30-MM-400A | |
| HEV-JQ-450 | 450A | 78000 | 300000 | 80.0 | RS30-MM-450A | |
| HEV-JQ-500 | 500A | 105000 | 350000 | 95.0 | RS30-MM-500A | |
| HEV-JQ-600 | 600A | 163000 | 530000 | 105.0 | HF5 | RS30-MM-600A |
| HEV-JQ-700 | 700A | 320000 | 680000 | 155.0 | RS30-MM-700A | |
| HEV-JQ-800 | 800A | 420000 | 870000 | 185.0 | RS30-MM-800A | |
Dimensión del fusible:
|
Código de tamaño |
A±2 |
B±1.5 |
C±1 |
D±1.5 |
E±1.5 |
F±1 |
G±0.5 |
H±0.2 |
J±1 |
|
HF1 |
124 |
25 |
78 |
100 |
109 |
9 |
18 |
4 |
13.5 |
|
HF2 |
117 |
33 |
78 |
93 |
100 |
9 |
22 |
5 |
12.5 |
|
HF3 |
139.5 |
38 |
83.5 |
99.5 |
120 |
10.5 |
25 |
6 |
20.7 |
|
HF4 |
146.5 |
50 |
89.5 |
106 |
126.5 |
10.5 |
38 |
6 |
20.7 |
|
HF5 |
197.5 |
63 |
89.5 |
123.5 |
162.5 |
13.5 |
50 |
10 |
33 |
Condiciones normales de trabajo:
a) El fusible se instala por separado en aire natural sin ventilación. Excepto por los cables de conexión, no hay otras partes generadoras de calor o partes disipadoras de calor dentro de 1 m.
b) El terminal de conexión del fusible debe garantizar un contacto eléctrico estable y confiable. La resistencia de contacto no debería afectar significativamente el funcionamiento del fusible.
c) El fusible se puede instalar en forma vertical, horizontal u oblicua. Si confía en la presión del resorte para garantizar la conexión eléctrica del fusible, debe elegir una ubicación adecuada durante la instalación para evitar los efectos adversos de la gravedad y la vibración en la conexión eléctrica.
